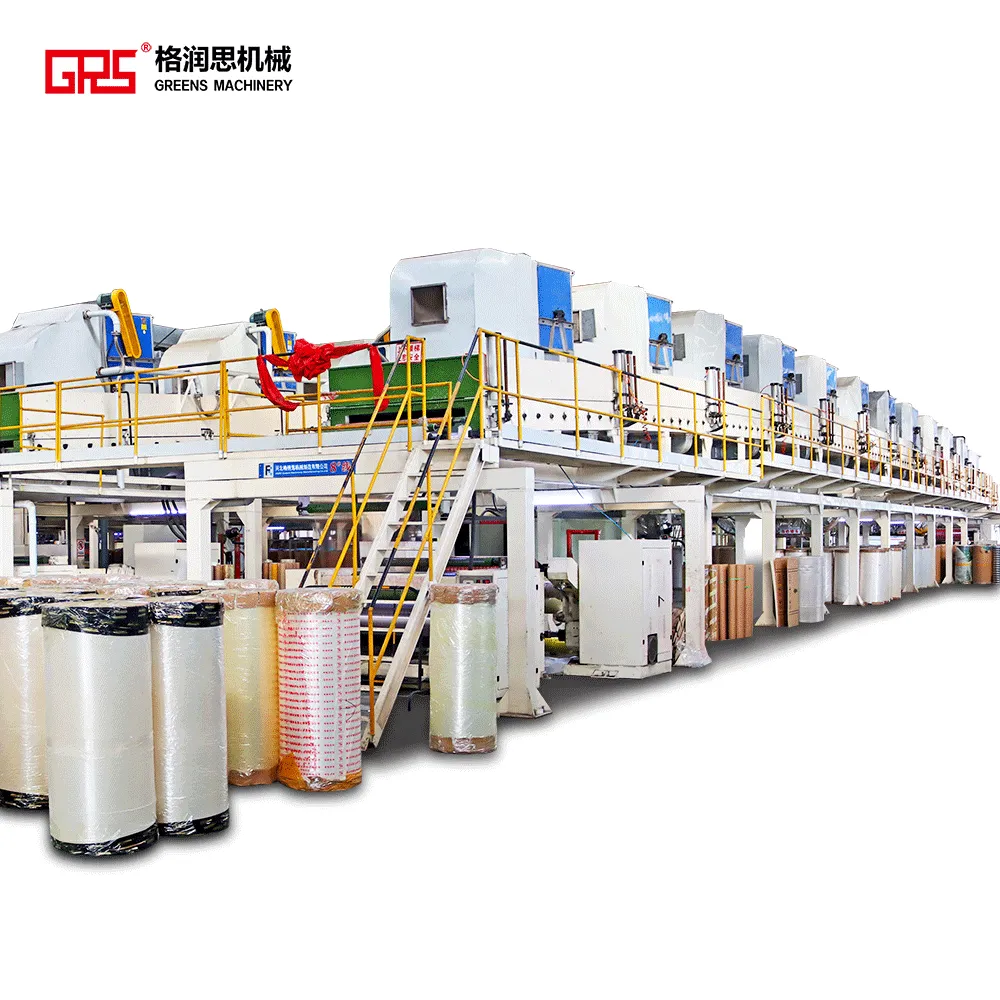

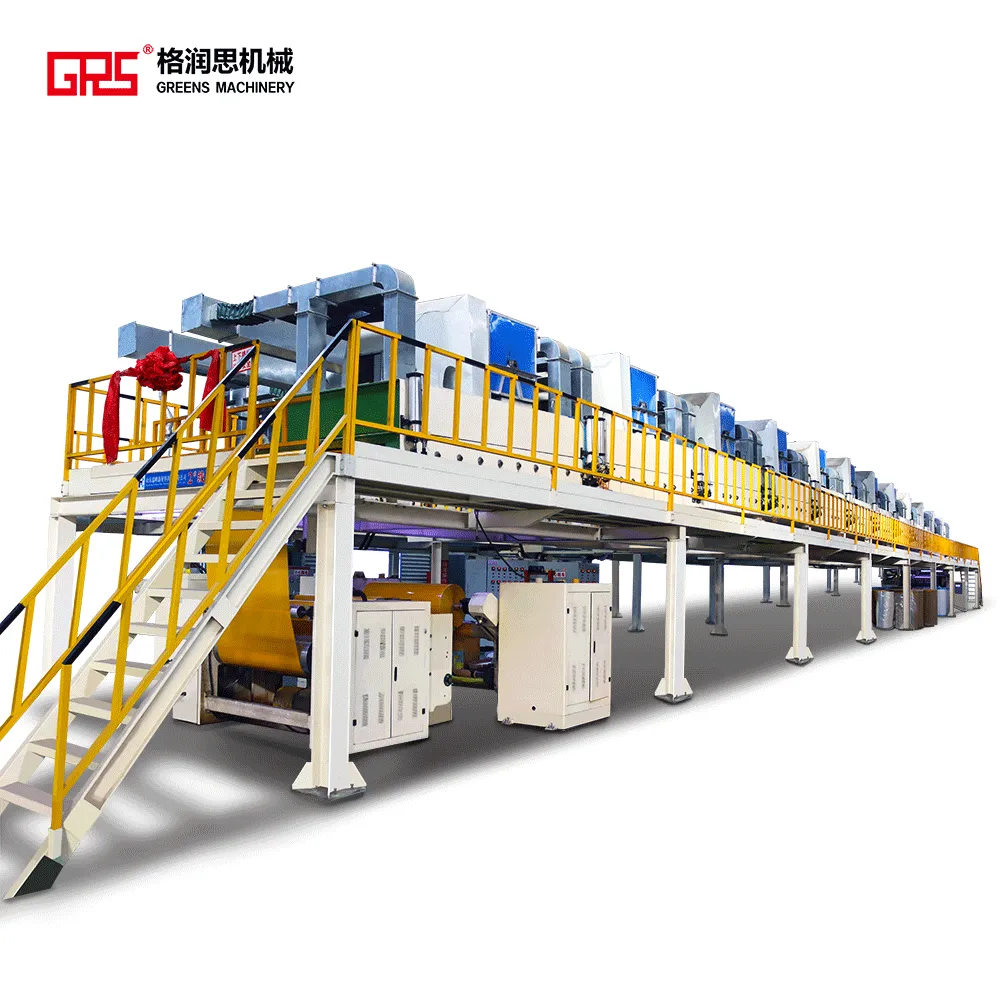

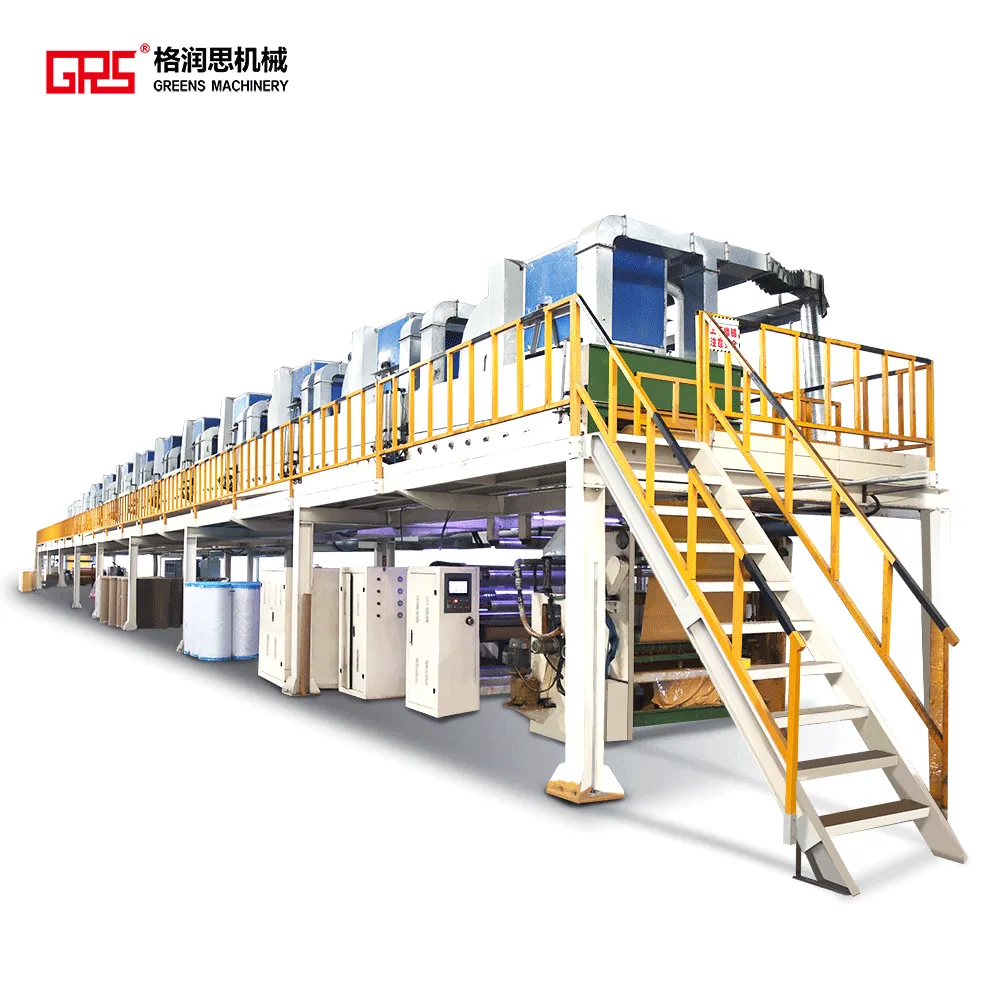

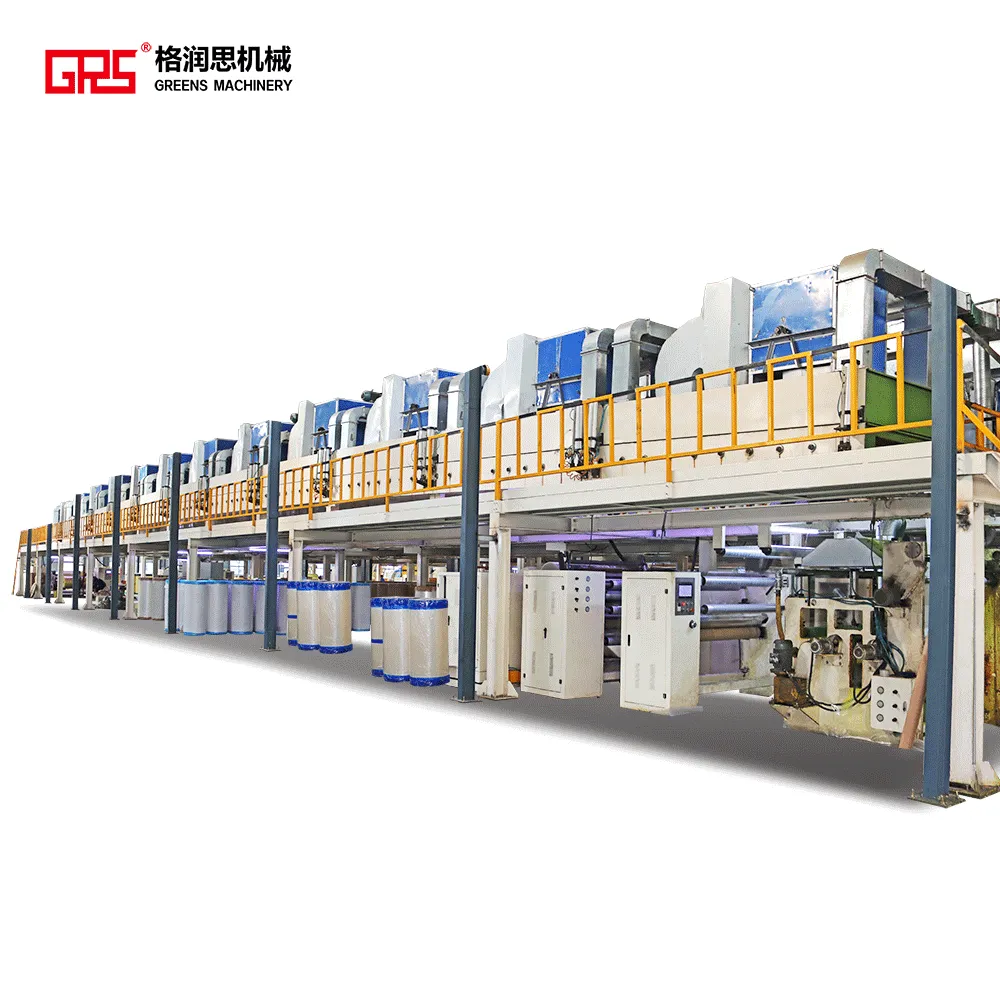

خط إنتاج طلاء شريط BOPP عالي السرعة (مخصص)

نظرة عامة على المنتج

خط إنتاج طلاء شريط BOPP عالي السرعة هو معدات طلاء صناعية لمصنعي الأشرطة اللاصقة على نطاق واسع. يتراوح عرض الطلاء الفعال من 500 مم إلى 1600 مم للطلبات المخصصة. تصل السرعة القصوى للطلاء إلى 260 مترًا في الدقيقة.

يدعم هذا الخط طرق طلاء متعددة وأنماط تسخين متعددة. كما يوفر وحدات لف وفك أوتوماتيكية بالكامل. يمكن مطابقة جميع الإعدادات مع طاقتك الإنتاجية وتخطيط المصنع ومواصفات المنتج.

يأتي مزودًا بأفران متعددة المناطق بتحكم مستقل في درجة الحرارة وأنظمة تحكم مغلقة الحلقة في الشد. وحدات اللف والفك الأوتوماتيكية بالكامل تضمن طلاءً موحدًا ولفائف مرتبة أثناء التشغيل عالي السرعة.

يصل قطر الفك واللف إلى 600-800 مم لتقليل وقت التوقف عند تغيير المواد. يعمل كمعدات إنتاج أساسية لمصانع الأشرطة التي تنتج لفات BOPP الجامبو بكميات كبيرة.

مبدأ العمل

تُغذى لفات أفلام BOPP الكبيرة في وحدة الفك. تمر المادة عبر توجيه الشبكة والتحكم في الشد قبل الوصول إلى رأس الطلاء.

يمكنك اختيار النقل بأسطوانتين، أو النقل بأسطوانة الفاصلة، أو طلاء القضيب. تعمل هذه الخيارات على تطبيق المادة اللاصقة الحساسة للضغط بالتساوي على أسطح الأفلام.

ينتقل الفيلم المطلي إلى أفران متعددة المناطق بتحكم في درجة الحرارة. يكتمل التجفيف والمعالجة على مراحل عبر دوران الهواء الساخن. بعد التجفيف، يمر الشريط عبر التبريد وضبط الشد. يقوم النظام الأوتوماتيكي بالكامل أخيرًا بلف المادة في لفات جامبو بقطر 600-800 مم.

المزايا الرئيسية

• عرض قابل للتخصيص على نطاق واسع وسعة عالية: عرض الطلاء الفعال من 500-1600 مم قابل للتخصيص حسب الطلب. تبلغ سرعة الطلاء ذروتها 260 م/دقيقة. يتفوق إنتاج الماكينة الواحدة على آلات الطلاء صغيرة الحجم لدعم احتياجات الإنتاج الضخم.
• أفران متعددة المناطق بتحكم مستقل في درجة الحرارة: ينقسم الفرن إلى مناطق منفصلة مع تحكم فردي في درجة الحرارة. اضبط درجات حرارة متدرجة لمطابقة منحنيات تجفيف المادة اللاصقة. يضمن ذلك تجفيفًا كاملاً للمادة اللاصقة وجودة ثابتة عند السرعات العالية.
• ثلاث طرق طلاء اختيارية: يتوفر النقل بأسطوانتين، والنقل بأسطوانة الفاصلة، وطلاء القضيب. اختر الحل المناسب لأنواع منتجاتك ومتطلبات سماكة المادة اللاصقة لمختلف أصناف أشرطة BOPP.
• لف وفك أوتوماتيكي بالكامل: يدعم الفك أوضاع العمود المفرد، أو التحميل الرفعي، أو العمود المزدوج الأوتوماتيكي بالكامل. يدعم اللف تغيير اللفة دون توقف بعمود مفرد أو عمود مزدوج. تقلل هذه الميزات بشكل كبير من وقت التوقف وتزيد الإنتاج الإجمالي.
• خمس طرق تسخين اختيارية: اختر التسخين الكهربائي، أو الهواء الساخن، أو البخار، أو الزيت الحراري، أو الغاز الطبيعي. يعمل الغاز الطبيعي بشكل جيد للتشغيل على نطاق واسع لخفض تكاليف الطاقة. طابق اختيارك مع ظروف المصنع المحلية.
• تحكم مغلق الحلقة في الشد وتوجيه شبكة أوتوماتيكي: التحكم في الشد مغلق الحلقة على كامل الخط بالإضافة إلى توجيه الشبكة الأوتوماتيكي يثبت حركة الفيلم أثناء التشغيل عالي السرعة والعرض الواسع. يتجنب ذلك الانحراف والتجعد وتمزق الفيلم للحصول على لفات نهائية بحواف نظيفة.

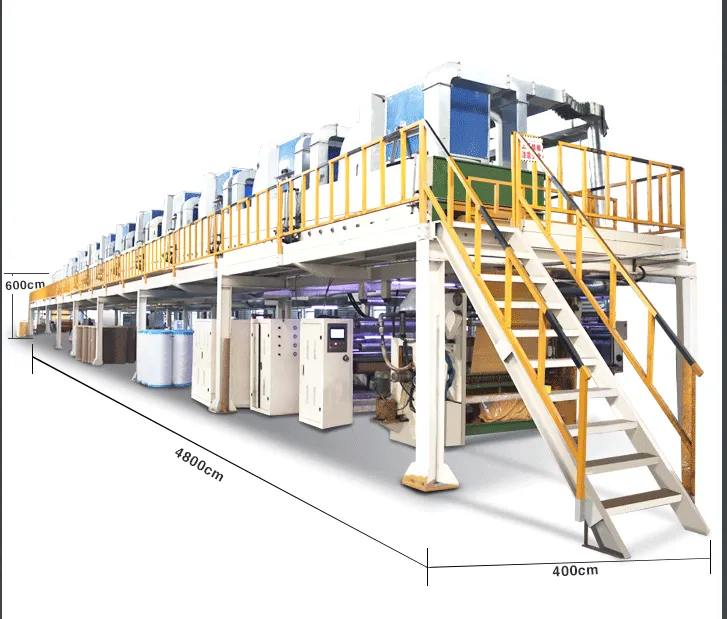

المواصفات الفنية

التطبيقات

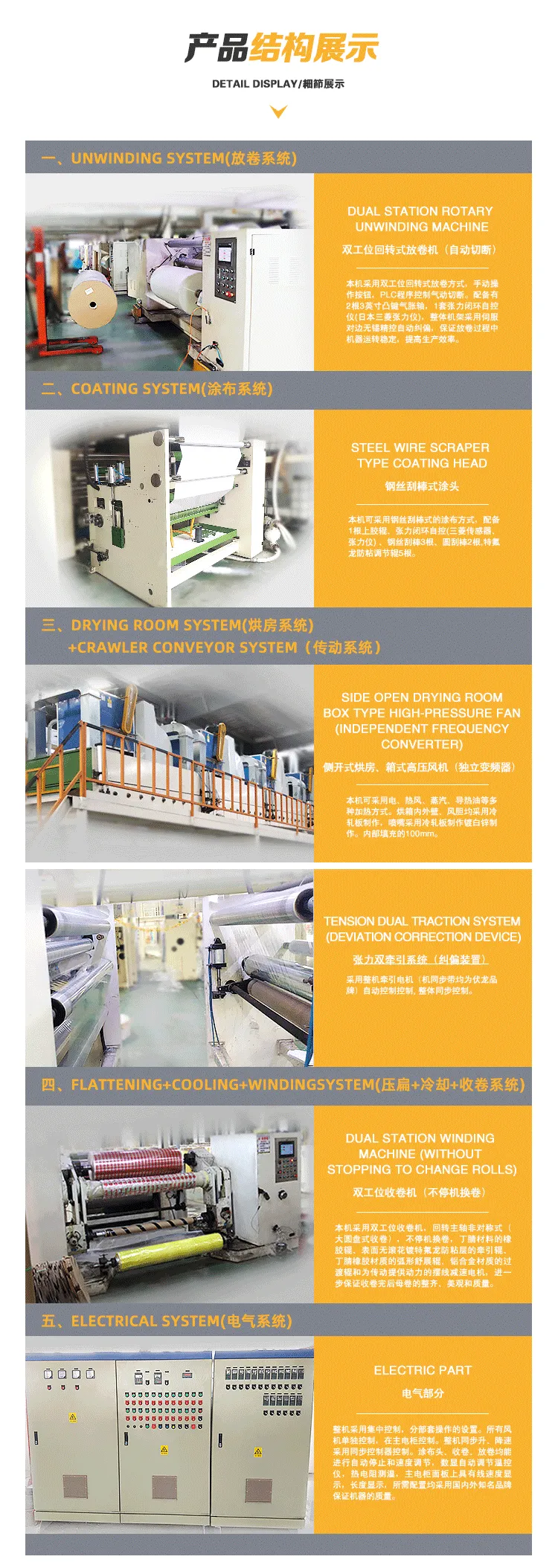

الهيكل والمكونات الرئيسية

نظام الطلاء (اختياري)

تتوفر ثلاثة رؤوس طلاء للاختيار. يناسب النقل بأسطوانتين الأشرطة ذات السماكة القياسية. يتميز ببنية بسيطة وصيانة منخفضة التكلفة.

يوفر النقل بأسطوانة الفاصلة تحكمًا دقيقًا في سماكة المادة اللاصقة للفات الجامبو الفاخرة. يتعامل طلاء القضيب مع الطبقات اللاصقة فائقة الرقة والمهام ذات العمليات الخاصة. اختر وحدتك وفقًا لمحفظة منتجاتك الرئيسية.

أفران متعددة المناطق بتحكم مستقل في درجة الحرارة

تعمل كل منطقة فرن بتحكم مستقل في درجة الحرارة. اضبط درجات حرارة متدرجة لمطابقة منحنيات تجفيف المواد اللاصقة المائية. يضمن هذا التصميم تبخر الرطوبة بالكامل عند سرعات التشغيل العالية.

يعمل دوران الهواء الساخن الداخلي الفعال على توزيع الحرارة بالتساوي عبر الأسطح المطلية. يحقق كفاءة تجفيف عالية واستهلاك طاقة منخفض. تتوفر خمسة مصادر تسخين: الكهرباء، الهواء الساخن، البخار، الزيت الحراري، والغاز الطبيعي.

نظام فك أوتوماتيكي بالكامل

تتوفر ثلاثة تكوينات للفك. يتميز الفك بعمود مفرد بتخطيط مضغوط. يبسط الفك بعمود مفرد بتحميل رفعي التعامل مع اللفات الثقيلة ويقلل العمل اليدوي.

نظام فك اللف المزدوج العمودي الأوتوماتيكي بالكامل يتيح تغيير اللفات دون توقف. يقلل من وقت التوقف لتغيير المواد. يصل أقصى قطر لفك إلى 600-800 مم لللفات المواد الخام الكبيرة. نظام توجيه الويب الأوتوماتيكي المطابق يحافظ على محاذاة الفيلم أثناء التشغيل.

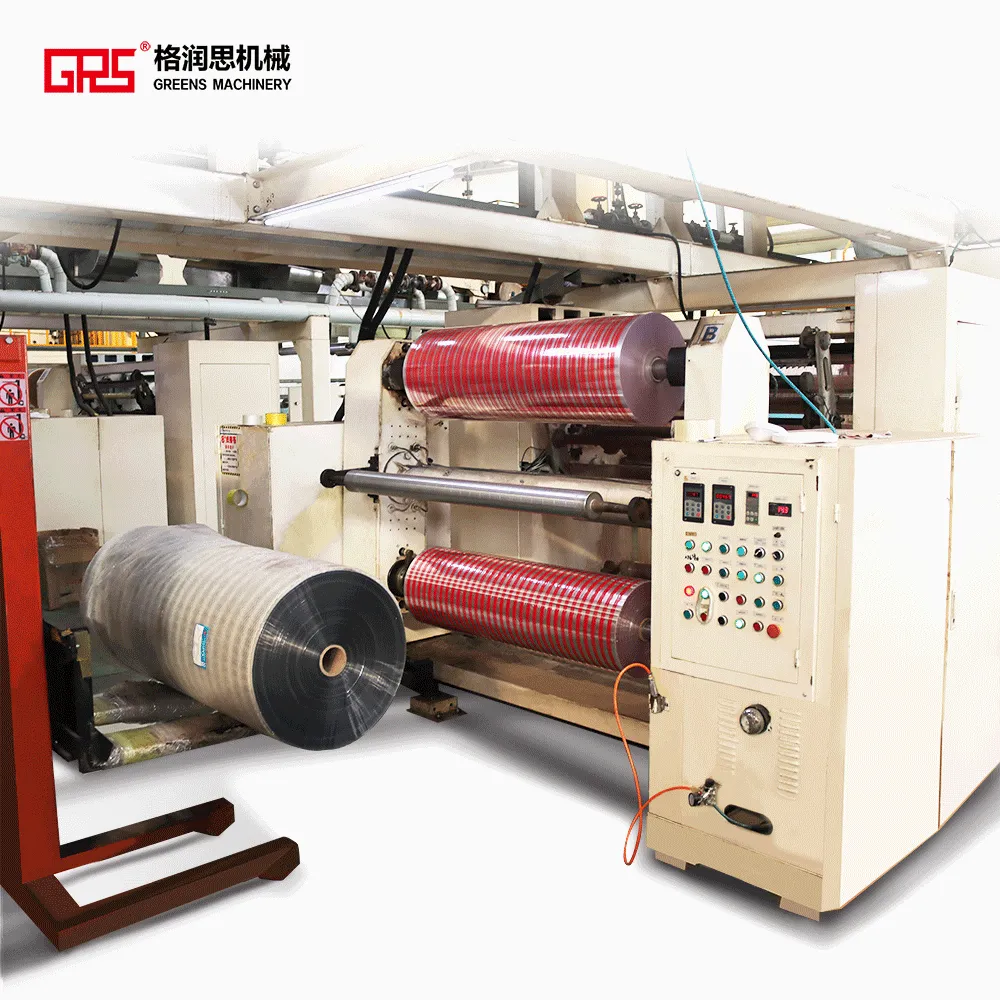

نظام لف أوتوماتيكي بالكامل

اختر لفًا أحادي العمود أو مزدوج العمود أوتوماتيكيًا بالكامل. تدعم الطرازات مزدوجة العمود تغيير اللفات بالتناوب دون توقف للإنتاج عالي السرعة دون انقطاع.

يصل أقصى قطر للف إلى 600-800 مم. التحكم في الشد بحلقة مغلقة ينتج لفات ضخمة محكمة وذات حواف نظيفة. هذه اللفات عالية الجودة تخدم عمليات القطع اللاحقة بشكل جيد.

نظام التحكم في الشد وتوجيه الويب

التحكم في الشد بحلقة مغلقة على كامل الخط يعمل لأقسام فك اللف والطلاء والفرن واللف. كل قسم يحصل على إعداد شد مستقل وتعديل في الوقت الفعلي لضمان حركة ويب مستقرة عالية السرعة وعريضة.

مستشعر توجيه الويب يتتبع موضع حافة الفيلم باستمرار. يطلق تصحيحًا تلقائيًا لتجنب الانحراف. يثبت موضع الطلاء ويحافظ على حواف اللفات مرتبة.

نظام القيادة والتحكم الكهربائي

محرك التردد المتغير يوفر تعديل سرعة بدون درجات من 30-260 م/دقيقة. السرعة الفعلية تعتمد على العرض وإعدادات الأجهزة.

جميع وحدات القيادة تحافظ على سرعة متزامنة لتنسيق كامل الخط. المكونات الكهربائية ذات العلامات التجارية الموثوقة تضمن تشغيلًا مستقرًا. يضبط المشغلون المعلمات ويراقبون الإنتاج عبر واجهة HMI سهلة الاستخدام.

التكوينات الاختيارية والتخصيص

هذا الخط الإنتاجي ينتمي إلى معدات صناعية مبنية حسب الطلب. نقوم بتخصيصه وفقًا لأهداف الإنتاج والمواصفات وتخطيط المصنع ومصادر الطاقة المحلية لديك.

يتم تأكيد التكوين النهائي والسعر بعد مراجعة متطلباتك الفعلية.

سيناريوهات التطبيق النموذجية

• إنتاج اللفات الضخمة واسعة النطاق: مصانع الأشرطة عالية الحجم تختار طرازات عالية السرعة بعرض 1300 مم أو 1600 مم. نظام اللف وفك اللف الأوتوماتيكي مزدوج العمود يدعم الإنتاج الضخم على مدار الساعة. يغذي ورش القطع الداخلية أو طلبات التصدير بالجملة.
• خط أشرطة شامل متعدد المنتجات: بعض المصانع تنتج الشريط الشفاف والشريط البني والشريط المطبوع والشريط فائق الشفافية على آلة واحدة. نقل بأسطوانة الفاصلة أو الطلاء بالقضيب مع أفران متعددة المناطق يناسب عمليات اللصق المتنوعة لإنتاج منتجات مختلطة.
• قاعدة إنتاج لفات ضخمة موجهة للتصدير: المصانع الموجهة للتصدير تستفيد من اللف بقطر كبير 600-800 مم. اللفات الأكبر تقلل تكاليف التعبئة والخدمات اللوجستية. الأتمتة الكاملة تقلل الاعتماد على العمالة وتحافظ على جودة ثابتة من دفعة إلى أخرى.

التغليف والشحن

يتم تقسيم الخط الكامل إلى صناديق خشبية بمعايير التصدير. كل مكوّن يحصل على معالجة منفصلة ضد الرطوبة والصدأ.

التجميعات كبيرة الحجم مثل الأفران يمكن تعبئتها في أقسام لسهولة النقل البحري والبري. ندعم شروط التجارة الدولية القياسية بما في ذلك FOB وCIF.

نظرًا لأن هذه معدات مصنوعة حسب الطلب، فإن وقت التسليم يعتمد على التكوين وحجم الطلب. جميع الجداول الزمنية مذكورة رسميًا في العقد الموقع.

خدمة ما بعد البيع

• التركيب والتشغيل: نوفر إرشادات التركيب في الموقع والتشغيل التجريبي. فنيونا يساعدون في التجميع والتمديدات وضبط المعلمات حتى تحقيق إنتاج طبيعي مستقر.
• تدريب المشغلين: نقوم بتدريب مشغلي الآلات وموظفي الصيانة. يغطي التدريب تشغيل الخط وإعداد المعلمات وتشخيص الأعطال الشائعة والصيانة الروتينية. سيتقن فريقك التشغيل المستقل والصيانة بعد التدريب.
• الضمان: خدمة الضمان على كامل الآلة متاحة. شروط الضمان ونطاقه تتبع بنود العقد. الاستبدال المجاني ينطبق على الأجزاء المتضررة لأسباب غير بشرية خلال فترة الضمان السارية.
• الدعم الفني: الاستشارة الفنية مدى الحياة متاحة. نستجيب بسرعة لتذاكر الإصلاح. الدعم عن بُعد يعالج معظم المشكلات الكهربائية والمتعلقة بالعمليات. نرتب زيارات فنيين في الموقع عند الحاجة.
